一、 概述

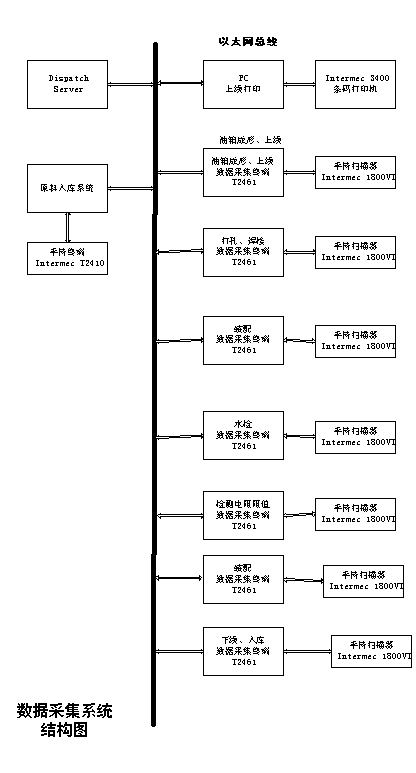

二、系统结构
1． 物料仓库

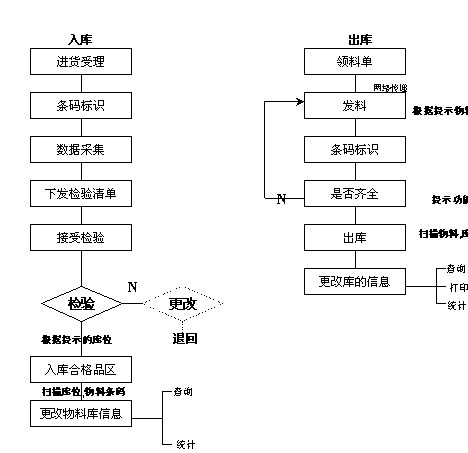

流程图：
入库 出库

根据提示物料的库位

A.物料入库
通过Intermec 3400打印机送出物料的条形码(物料名称,供应商,批号,数量等),Intermec 1800VT扫描器采集数据,检验后入库,利用Intermec M90手持终端扫描库位,物料条码,建立物料与库位的对应,更改物料库信息.
B.物料出库
根据提示物料的库位,利用T2410手持终端扫描库位,物料条码,验证无误后,出库,将手持终端采集的数据上传给网络,更新物料库存信息.
l 建立物料与库位的对应关系
l 采集物料的信息
l 物料的条形码标识
l 通过网络下达物料的检验申请单
l 通过网络接受检验申请单
l 通过网络发送及接受检验结果
l 根据提示执行合格物料的入库
l 能提供空余库位的提示
l 通过网络发送及接收生产领料单
l 根据提示进行物料的发放
l 对发放的物料的标识
l 提示物料是否备齐
l 具有各种提示功能如末检验合格的产品不能发放
l 进行物料的信息的查询及统计及打印
l 根据供应商的代码,查询订单
l 提供与ERP的接口,如通过供应商的条形码进行订单号采集
l 发放的物料的信息是否能反映至生产产品的信息中
(要求供应供货时采用条形码标识)

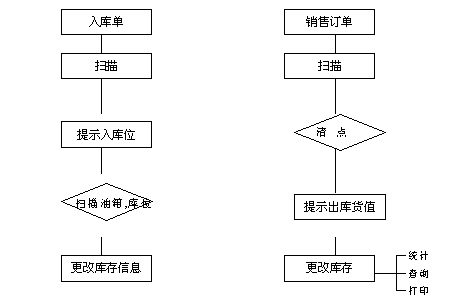

2.成品仓库

通过手持终端M90完成入库、出库、盘库等工作，上传数据，更新数据库。

l 根据入库单对入库的库架进行扫描
l 根据提示成品放入相应的货位
l 统计入库的数量
l 根据发货单及提示出货的货位
l 扫描出库的库架
l 统计出库的产品的数量
l 录入出库的信息
l 能提供库存产品的查询、统计及打印各明细帐
l 仓库台帐管理
l 实现仓库安全库，仓库金额累计、计划库存管理
3.生产制造
通过产品的条形码完成以下功能：
l 根据产品的型号及生产数量自动生成BOM清单
l 通过网络下达领料单
l 打印产品的识别条形码
l 录入本班的工艺参数
l 录入本班各工位的信息
l 录入本班的设备运行记录
l 录入本班的装配件的信息
l 录入本班的各工位的质量检测信息
l 产品包装后打印包装条形码及合格证
l 统计本班的生产报表
l 统计本班的质量报表
l 统计本班累计的产品的信息
l 以上信息的查询及打印
l 通过扫描产品的条形码能查询以上的信息

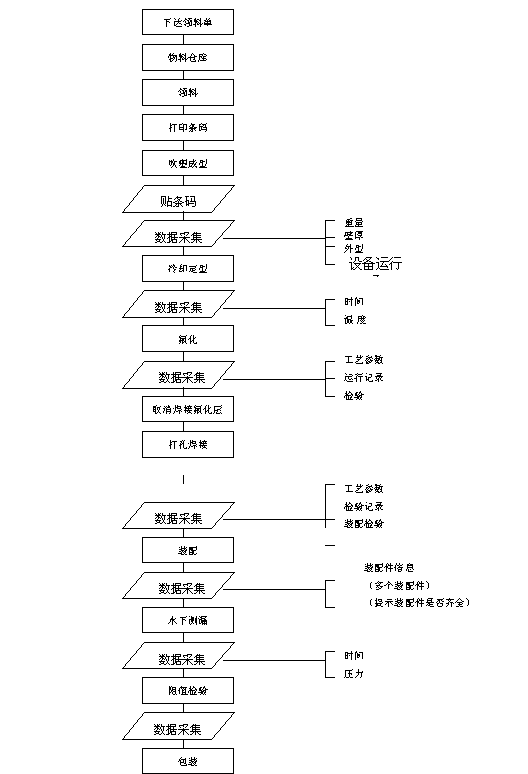

 生产制造流程图：

4．仓库业务管理

l 台怅管理功能
l 报溢报损功能
l 盘库功能
l 移库功能

三、条码的标识
<一>　物料条码标签
1. 条码位数
条码作为识别物料的标识，构成时应考虑如下因素：
<1>条码信息：物料名称、时间、供应商、批号、数量、价格、库位等内容
<2>尽可能减少位数，以减少色带，标签的耗材量，控制成本。
2. 条码种类(扫描器易读的,密度大可节约成本的码)
CODE 128码
<二>油箱的条码标签
１．位数
条码作为唯一识别油箱的标识，在构成时需考虑如下因素：
＜１＞条码信息包括生产日期、 车型、班次、序列号等。
＜２＞检索方便快捷
＜３＞尽可能位数少
２．条码种类
　选择条码种类要考虑以下因素：
　＜１＞条码字符集
　＜２＞条码误码率
　＜３＞条码密度
　＜４＞是否为常用条码，一般扫描器能读．
综合以上因素，建议采用CODE128码，CODE128码Ａ子集包含全ＡＳＣ字符．Ｃ子集含０－９数字．目前可只用Ｃ子集．CODE128最大的优点是条码密度很高，与交叉２／５码类似，比３／９码高２／５．密度越高，占用标签面积越小．图１为一比较．CODE128码 是连续型条码，误码率低，是常用条码，一般扫描器都能读．

３．条码精度
　条码精度要考虑的是，第一占用标签面积,第二扫描器的精度。
精度越高，标签面积越小，但要求扫描器的精度越高．综合考虑，选择１0mil，标签尺寸为60*12mm。

四．硬件配置及选型
1、工业数据采集终端
Intermec T2461是面向数据采集应用、专业化的工业条码终端。其全金属的结构，非常坚固。体积紧凑、小巧，特别适合车间现场。面向条码和数据采集的专业化设计，应用极为方便。丰富的I/O，可接入各种仪表输入和开关量。开放的体系，使其可融入各种系统。

主要性能指标：
结构：Crossbar结构,开放Ethernet体系
显示： 2 x 16LCD
输入接口：1个条码扫描器口，PC/AT键盘接口
网络接口：10BaseT以太网，RS232
内存：2MB DRAM, 2MB Flash, 4MB SRAM可选
主机通讯：TCP/IP,XMODEM,YMODEM

2、手持扫描器
Intermec的 S1800VT主要性能指标如下：
光学系统：670nm可见光，225次/秒
扫描性能：2～55mil
扫描景深:0～50cm
工作温度：－30°C至＋50°C
冲击性能：1.8米高处掉落水泥地面无损

3、条码标签打印机
Intermec Easycoder 3400是工业级的条码标签打印机。它具有三班连续作业的结构强度，精密定位的技术专利。主要性能指标如下：
打印精度：203DPI
打印速度：152毫米/秒
打印宽度：104毫米
通讯接口： RS232,RS422/485
4、Dispatch数据采集服务器软件(工厂提供1台PC)
提供了与企业网络和应用进行无线网络连接的标准平台。DCS300具有开放的INCA体系，独立于网络和无线电的协议,支持各种主机及混合系统。
